Trong thế giới sản xuất hiện đại, hệ thống lạnh công nghiệp đóng vai trò không thể thiếu, duy trì nhiệt độ ổn định cho vô số quy trình và bảo quản sản phẩm. Để một hệ thống lạnh vận hành trơn tru và hiệu quả, hai thành phần cốt lõi không thể không nhắc đến chính là dàn bay hơi và dàn ngưng. Chúng hoạt động nhịp nhàng cùng máy nén để tạo nên một chu trình khép kín, đảm bảo không gian hoặc vật liệu luôn được làm mát đúng yêu cầu. Bài viết này sẽ đi sâu vào tìm hiểu cấu tạo, nguyên lý hoạt động cũng như các loại dàn bay hơi và dàn ngưng phổ biến, giúp bạn có cái nhìn toàn diện hơn về những thiết bị quan trọng này.
Hệ thống lạnh công nghiệp: Nền tảng của sản xuất hiện đại
Hệ thống lạnh công nghiệp là tập hợp các thiết bị được thiết kế đặc biệt để tạo ra và kiểm soát nhiệt độ thấp trong môi trường sản xuất. Các thành phần chính của một hệ thống lạnh điển hình bao gồm máy nén, dàn bay hơi, dàn ngưng tụ, bình chứa và van điều khiển, mỗi bộ phận đảm nhận một chức năng riêng biệt nhưng đều hướng tới mục tiêu chung là duy trì nhiệt độ tối ưu.
Các nhiệm vụ trọng yếu của hệ thống lạnh công nghiệp bao gồm:
- Làm lạnh quy trình sản xuất: Giảm nhiệt độ trong các giai đoạn sản xuất giúp tăng cường năng suất và đảm bảo chất lượng sản phẩm.
- Kiểm soát nhiệt độ đa dạng ứng dụng: Từ hệ thống điều hòa không khí lớn, làm mát trong nhà máy, kho lạnh bảo quản đến giải nhiệt cho máy móc, thiết bị.
- Góp phần bảo vệ môi trường: Giảm thiểu tác động nhiệt từ các quy trình công nghiệp ra môi trường xung quanh.
Dàn bay hơi (Evaporator) – Bí mật làm mát không khí
Dàn bay hơi, hay còn được biết đến với tên gọi thiết bị bay hơi hoặc dàn lạnh, là bộ phận quan trọng trong hệ thống điều hòa và làm lạnh. Chức năng chính của nó là hấp thụ nhiệt từ không khí xung quanh, làm cho môi chất lạnh bên trong chuyển từ thể lỏng sang thể hơi, từ đó làm mát không khí.

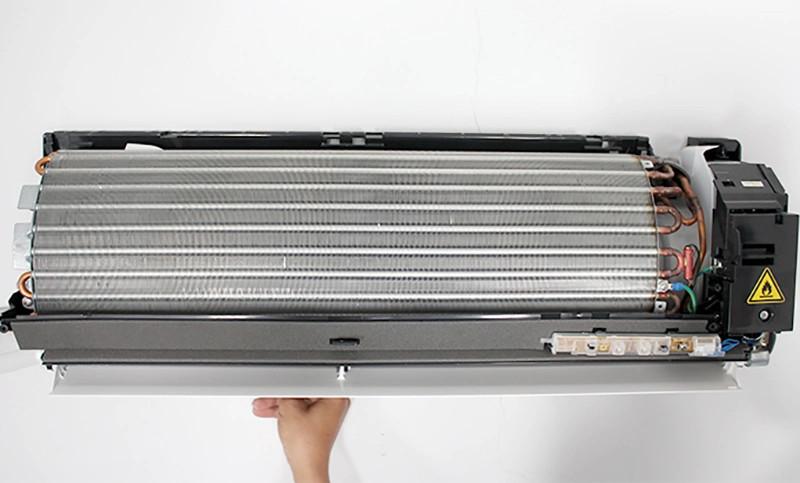

Dàn bay hơi và dàn lạnh trong hệ thống điều hòa dân dụng
Dàn lạnh là thuật ngữ chung bao gồm cả dàn bay hơi và các phụ kiện đi kèm như quạt gió, cửa gió, bộ lọc. Nhiệm vụ của dàn lạnh là làm mát không khí trong không gian cần làm lạnh, thường được lắp đặt treo tường hoặc âm trần (kiểu cassette).
Nguyên lý dàn bay hơi
Khi không khí được quạt đẩy qua dàn bay hơi, nó sẽ tiếp xúc với các ống đồng chứa môi chất lạnh có nhiệt độ rất thấp. Môi chất lạnh này sẽ hấp thụ nhiệt từ không khí, làm không khí mất nhiệt và trở nên mát hơn. Đồng thời, quá trình hấp thụ nhiệt này khiến môi chất lạnh chuyển từ trạng thái lỏng sang trạng thái hơi. Việc chuyển trạng thái từ lỏng sang hơi đòi hỏi một lượng nhiệt lớn (nhiệt ẩn hóa hơi), và chính lượng nhiệt này được lấy từ không khí xung quanh.
Sau khi được làm lạnh, không khí được đưa trở lại không gian cần làm mát. Ngoài ra, dàn bay hơi còn có thể giảm độ ẩm trong không khí bằng cách ngưng tụ hơi nước thành giọt, sau đó được dẫn ra khỏi hệ thống.
Môi chất lạnh sau khi hóa hơi trong dàn bay hơi sẽ được chuyển đến dàn ngưng tụ để giải nhiệt và quay trở lại trạng thái lỏng, tiếp tục chu trình làm lạnh tuần hoàn.
Lưu ý: Khi thiết kế hệ thống lạnh cho nhà máy hay nhà xưởng, việc khảo sát kỹ lưỡng nhu cầu sử dụng và lập kế hoạch chi tiết cho các sự cố tiềm ẩn là cực kỳ quan trọng. Lựa chọn dàn bay hơi và dàn lạnh phù hợp sẽ đảm bảo hệ thống vận hành hiệu quả và bền bỉ.
Phân loại thiết bị bay hơi
Thiết bị bay hơi có thể được phân loại dựa trên các tiêu chí khác nhau:
-
Theo môi trường cần làm lạnh:
- Bình bay hơi: Dùng để làm lạnh chất lỏng như nước, nước muối, glycol.
- Dàn lạnh không khí: Chuyên dùng để làm lạnh không khí.
- Dàn lạnh kiểu tấm: Có thể làm lạnh không khí, chất lỏng hoặc sản phẩm dạng đặc.
- Dàn làm lạnh chất lỏng: Bao gồm dàn lạnh xương cá, panen trong các hệ thống đặc biệt.
-
Theo mức độ chứa môi chất trong dàn lạnh:
- Dàn lạnh kiểu ngập lỏng hoặc không ngập lỏng. Ngoài ra, còn có thể phân loại theo tính chất kín/hở của môi trường làm lạnh.
Các dạng thiết bị bay hơi, dàn lạnh phổ biến
Bình bay hơi làm lạnh chất lỏng

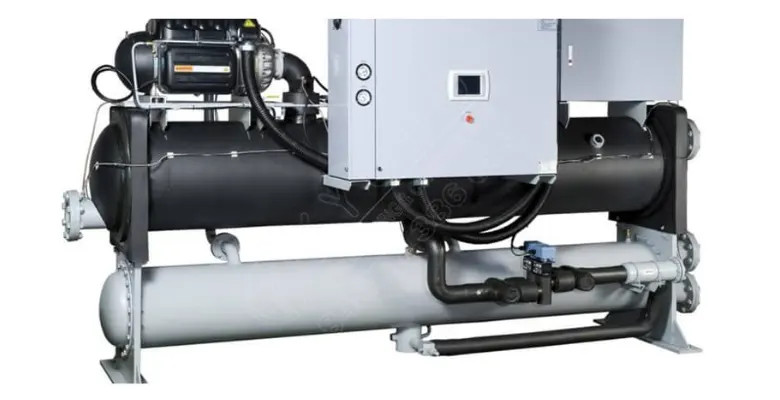

Bình bay hơi làm lạnh chất lỏng
Bình bay hơi làm lạnh chất lỏng có cấu tạo tương tự như bình ngưng tụ ống chùm nằm ngang. Ưu điểm nổi bật của loại bình này là chất tải lạnh tuần hoàn trong một hệ thống kín, giúp tối ưu hóa hiệu suất và giảm thiểu thất thoát.
Dàn lạnh Panen
Dàn lạnh Panen thường được sử dụng để làm lạnh các chất lỏng trong chu trình hở. Cấu tạo của dàn bao gồm hai ống góp lớn (trên và dưới) nối với nhau bằng các ống trao đổi nhiệt dạng ống trơn thẳng đứng. Môi chất lạnh chuyển động và sôi trong các ống, trong khi chất lỏng cần làm lạnh chảy ngang qua bên ngoài các ống. Dàn lạnh panen thường được cấp môi chất theo kiểu ngập lỏng thông qua bình giữ mức tách lỏng.
Dàn lạnh xương cá
Dàn lạnh xương cá là một loại thiết bị bay hơi rất phổ biến trong các hệ thống làm lạnh nước hoặc nước muối. Cấu tạo đặc trưng của nó là các ống trao đổi nhiệt được uốn cong và gắn vào các ống góp, tạo thành hình dáng tương tự như xương cá khổng lồ. Đây là các ống thép áp lực dạng trơn, không có cánh tản nhiệt. Mật độ dòng nhiệt của dàn bay hơi xương cá tương đương với dàn lạnh kiểu panen, mang lại hiệu quả truyền nhiệt ổn định.
Dàn lạnh tấm bản

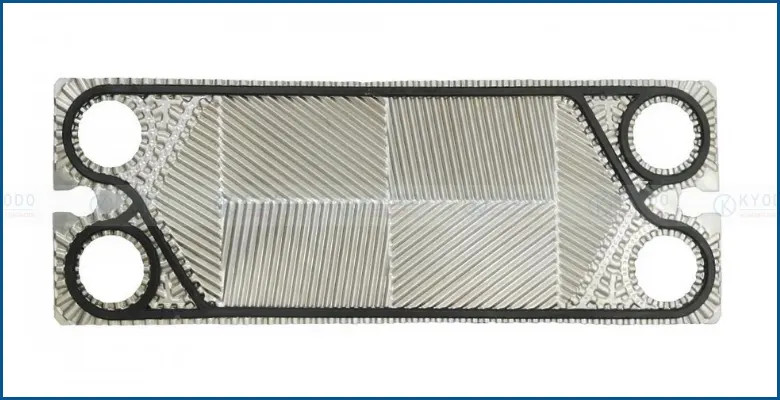

Dàn lạnh tấm bản phổ biến
Trong ngành công nghiệp, dàn bay hơi kiểu tấm bản được ứng dụng rộng rãi nhờ hiệu quả cao. Cấu tạo của nó giống hệt dàn ngưng tấm bản, gồm nhiều tấm trao đổi nhiệt phẳng được dập sóng và ghép chặt với nhau bằng đệm kín. Hai đầu dàn là các tấm khung dày, chắc chắn được giữ bằng thanh giằng và bu lông. Môi chất lạnh và chất tải lạnh di chuyển ngược chiều và xen kẽ nhau, tạo ra một tổng diện tích trao đổi nhiệt rất lớn. Quá trình trao đổi nhiệt diễn ra qua vách ngăn mỏng, giúp đạt hiệu suất trao đổi nhiệt tối ưu.
Dàn ngưng tụ (Condenser) – Quá trình giải nhiệt hiệu quả
Dàn ngưng tụ, còn được gọi là dàn nước ngưng tụ, dàn tản nhiệt nước, dàn tản nhiệt, dàn nóng, hoặc block máy lạnh công nghiệp, là một thành phần thiết yếu khác của hệ thống lạnh. Nhiệm vụ chính của nó là ngưng tụ gas (hơi) quá nhiệt từ máy nén thành môi chất lạnh ở trạng thái lỏng. Cấu tạo của dàn ngưng bao gồm một loạt các ống và tấm lam (lá tản nhiệt), nơi môi chất lạnh trao đổi nhiệt với môi trường bên ngoài (thường là không khí hoặc nước).

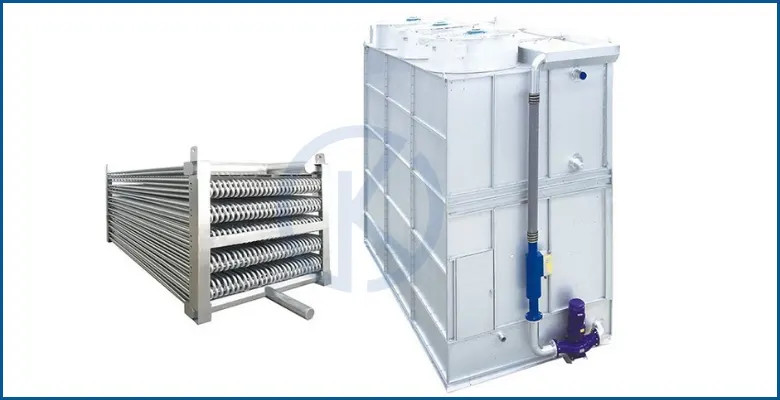

Hình ảnh dàn ngưng tụ công nghiệp thực tế
Nguyên lý dàn ngưng
Nguyên lý hoạt động của dàn ngưng tụ dựa trên hiện tượng tản nhiệt.
Khi hơi môi chất lạnh đã được máy nén nén tới áp suất và nhiệt độ cao, nó được đẩy vào dàn ngưng tụ. Tại đây, hơi lạnh tiếp xúc với các ống dẫn nhiệt. Chất tải nhiệt (nước hoặc không khí) được bơm hoặc quạt thổi qua các ống này, hấp thụ nhiệt lượng từ hơi môi chất lạnh. Quá trình này khiến hơi môi chất lạnh mất nhiệt và chuyển đổi trở lại thành trạng thái lỏng, được gọi là quá trình ngưng tụ.
Trong suốt quá trình ngưng tụ, chất tải nhiệt (nước hoặc không khí) lưu chuyển và tản nhiệt ra môi trường xung quanh. Nhờ vậy, môi chất lạnh giảm nhiệt độ và hoàn thành việc chuyển từ trạng thái hơi sang lỏng. Sau khi được ngưng tụ thành chất lỏng, môi chất lạnh được bơm trở lại dàn bay hơi để tiếp tục chu trình làm lạnh.

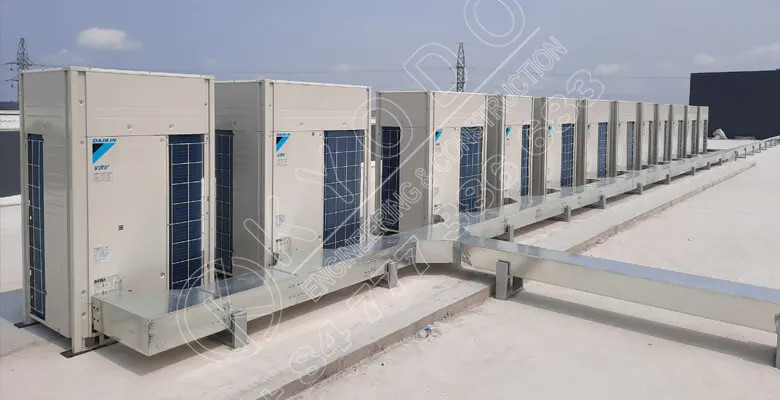

Dàn ngưng AHU và dàn nóng điều hòa trung tâm công nghiệp
Máy nén (Compressor) – Động lực của chu trình lạnh
Máy nén là một bộ phận không thể thiếu trong hệ thống lạnh công nghiệp. Nó có nhiệm vụ nén khí môi chất lạnh để tạo ra áp suất cao và tăng nhiệt độ của hơi môi chất lạnh, đẩy chúng đi khắp hệ thống.
Máy nén hoạt động như một “trái tim” bơm môi chất lạnh từ dàn bay hơi đến dàn ngưng tụ, đồng thời tạo ra áp suất cần thiết để luân chuyển môi chất qua các bộ phận khác.
Máy nén công nghiệp và cụm máy nén
Cụm máy nén là một hệ thống bao gồm nhiều máy nén được lắp đặt song song, thường được sử dụng trong các hệ thống lạnh công nghiệp quy mô lớn. Cụm máy nén có khả năng hoạt động độc lập hoặc cùng lúc để tối đa hóa hiệu suất vận hành. Việc sử dụng cụm máy nén giúp tối ưu hóa quá trình làm lạnh và giảm thiểu thời gian ngừng hoạt động khi một máy nén cần bảo trì hoặc sửa chữa.
Điều khiển và bảo vệ
Cụm máy nén thường được điều khiển bởi một bộ điều khiển trung tâm, cho phép điều chỉnh áp suất và lưu lượng môi chất lạnh để đảm bảo hệ thống hoạt động ổn định. Bên cạnh đó, các thiết bị bảo vệ như bảo vệ quá tải, bảo vệ ngược dòng và bảo vệ quá áp cũng được trang bị để đảm bảo an toàn tối đa cho toàn bộ hệ thống.

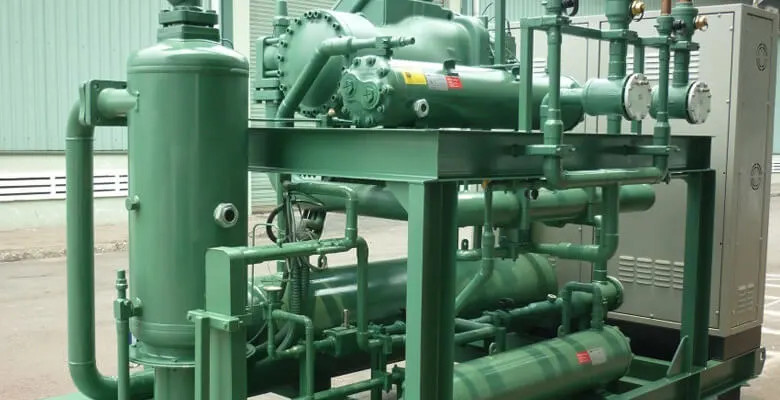

Hệ thống cụm máy nén và dàn ngưng giải nhiệt nước
Cụm máy nén không chỉ tăng cường hiệu quả làm lạnh mà còn giảm thiểu thời gian gián đoạn hoạt động, một yếu tố then chốt trong sản xuất công nghiệp.
Lựa chọn máy nén công nghiệp
Việc lựa chọn máy nén trong hệ thống lạnh công nghiệp cần dựa trên nhiều yếu tố như công suất, dải nhiệt độ làm việc, hiệu quả năng lượng, độ ổn định và tính khả dụng của thiết bị. Các loại máy nén phổ biến bao gồm piston, trục vít, ly tâm, scroll và định hướng.
Máy nén trong cụm máy nén thường được điều khiển và giám sát bằng hệ thống tự động để đảm bảo vận hành ổn định và tiết kiệm năng lượng. Bảo trì và vận hành đúng cách là chìa khóa để kéo dài tuổi thọ và duy trì hiệu suất tối đa của cụm máy nén.
Ứng dụng rộng rãi và cách chọn thiết bị phù hợp
Các thành phần như dàn bay hơi và dàn ngưng, cùng với máy nén, là nền tảng của nhiều hệ thống lạnh công nghiệp, điều hòa không khí (HVAC), kho trữ, kho đông, hệ thống làm mát nước và các hệ thống lạnh chiller.

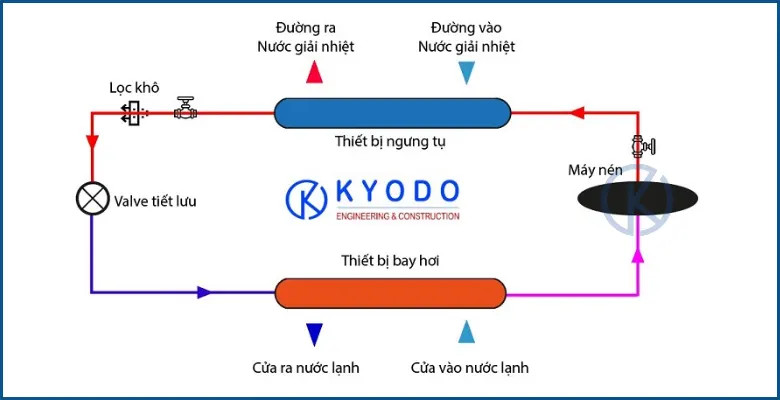

Sơ đồ nguyên lý hoạt động của hệ thống lạnh công nghiệp
Lựa chọn dàn bay hơi hiệu quả
Để chọn dàn bay hơi phù hợp, cần cân nhắc các yếu tố như hiệu quả làm việc, công suất yêu cầu, đặc điểm và tính chất của môi trường hoặc sản phẩm cần làm lạnh. Nếu quy mô cơ sở không quá lớn, các thiết bị máy nén lạnh độc lập cũng là một lựa chọn chất lượng, mang lại hiệu quả kinh tế cao.
Ưu điểm nổi bật của cụm máy nén dàn ngưng
Ưu điểm chính của cụm máy nén dàn ngưng là khả năng tăng áp suất và nhiệt độ bão hòa của môi chất lạnh đến mức cần thiết để ngưng tụ, bằng cách loại bỏ nhiệt qua dàn ngưng. Điều này giúp làm lạnh không khí nhanh chóng và tiết kiệm năng lượng đáng kể.
Trên đây là tổng hợp thông tin chi tiết về dàn bay hơi và dàn ngưng – hai thành phần trọng yếu trong hệ thống lạnh công nghiệp. Hy vọng bài viết này đã cung cấp những kiến thức hữu ích cho bạn. Nếu bạn có bất kỳ thắc mắc nào hoặc đang tìm kiếm giải pháp lắp đặt dàn bay hơi hay dàn ngưng cho cơ sở của mình, đừng ngần ngại liên hệ với các chuyên gia để được tư vấn tận tình và miễn phí!
