AHU là gì? Giải mã A-Z về Air Handling Unit trong hệ thống HVAC

Trong thế giới xây dựng và công nghiệp hiện đại, việc kiểm soát chất lượng không khí không chỉ là sự tiện nghi mà còn là yếu tố sống còn, đặc biệt là trong các môi trường yêu cầu độ chính xác cao. Và một trong những “người hùng thầm lặng” đứng sau nhiệm vụ này chính là AHU. Nhưng AHU là gì, nó hoạt động ra sao, và tại sao lại quan trọng đến vậy?

Nếu bạn đang tìm kiếm câu trả lời cho những câu hỏi này, muốn hiểu rõ hơn về cấu tạo, nguyên lý vận hành hay các ứng dụng đa dạng của AHU, thì đây chính là bài viết dành cho bạn. Chúng ta sẽ cùng nhau khám phá mọi khía cạnh của thiết bị xử lý không khí này, từ những điều cơ bản nhất đến các thông số kỹ thuật chuyên sâu, giúp bạn có cái nhìn toàn diện và tự tin hơn khi nhắc đến Air Handling Unit. AHU không chỉ là một phần của hệ thống HVAC; nó chính là trái tim bơm sự sống cho chất lượng không khí trong hàng ngàn tòa nhà và nhà máy trên khắp thế giới.

1. AHU là gì? Khái niệm cơ bản về thiết bị xử lý không khí

AHU là viết tắt của Air Handling Unit, hay còn gọi là Thiết bị Xử lý Không khí. Đây là một bộ phận không thể thiếu trong các hệ thống điều hòa không khí lớn (HVAC), đóng vai trò trung tâm trong việc trao đổi nhiệt, xử lý nhiệt ẩm và tạo độ sạch cho không khí trước khi đưa vào không gian sử dụng. Có thể hình dung, nếu hệ thống HVAC là một cơ thể, thì AHU chính là “bộ não” điều khiển và “lá phổi” cung cấp không khí tươi sạch.

AHU thường được ứng dụng rộng rãi trong các tòa nhà thương mại, nhà máy sản xuất, bệnh viện, khách sạn, trung tâm thương mại và đặc biệt là các phòng sạch – nơi yêu cầu khắt khe về chất lượng không khí.

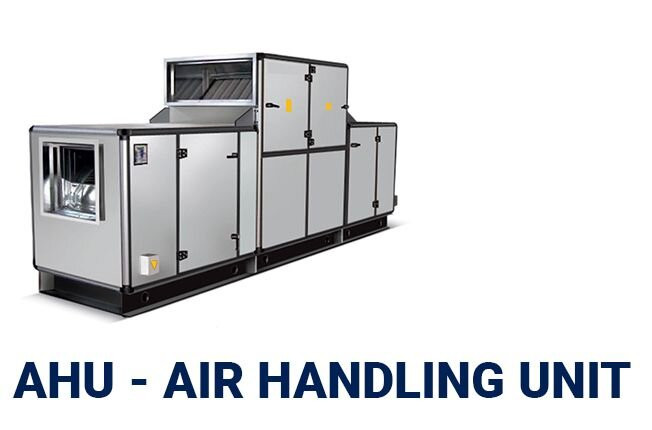

AHU – Air Handling Unit*AHU – Air Handling Unit*

Một hệ thống AHU điển hình là một hộp kim loại lớn, chứa đựng nhiều thành phần quan trọng như quạt thông gió (cung cấp và thải khí), dàn sưởi (coil sưởi), dàn làm mát (coil làm mát), hệ thống thu hồi nhiệt/làm mát, bộ lọc không khí, bộ giảm âm thanh, buồng trộn khí và bộ giảm chấn. AHU System có nhiệm vụ luân chuyển và xử lý không khí cho toàn bộ tòa nhà hoặc khu vực được chỉ định. Thiết bị này thường được thiết kế để lắp đặt ngoài trời, ví dụ như trên mái nhà, và khi đó nó còn được gọi là thiết bị trên mái nhà (RTU).

2. Các loại AHU phổ biến trên thị trường

Trong thực tế, Air Handling Unit được phân thành hai loại chính dựa trên môi chất làm lạnh/sưởi mà chúng sử dụng, đó là AHU chạy nước và AHU dùng gas lạnh trực tiếp (DX AHU). Mỗi loại có đặc điểm và ứng dụng riêng biệt.

AHU chạy nước (Water AHU)

AHU chạy nước, hay Water AHU, sử dụng nước lạnh (hoặc nước nóng) làm môi chất tải nhiệt. Cấu tạo của nó bao gồm một dàn trao đổi nhiệt mà qua đó nước lạnh (từ hệ thống chiller là gì) được bơm tuần hoàn qua các ống đồng. Không khí sẽ được quạt ly tâm hút qua dàn này, nơi diễn ra quá trình trao đổi nhiệt.

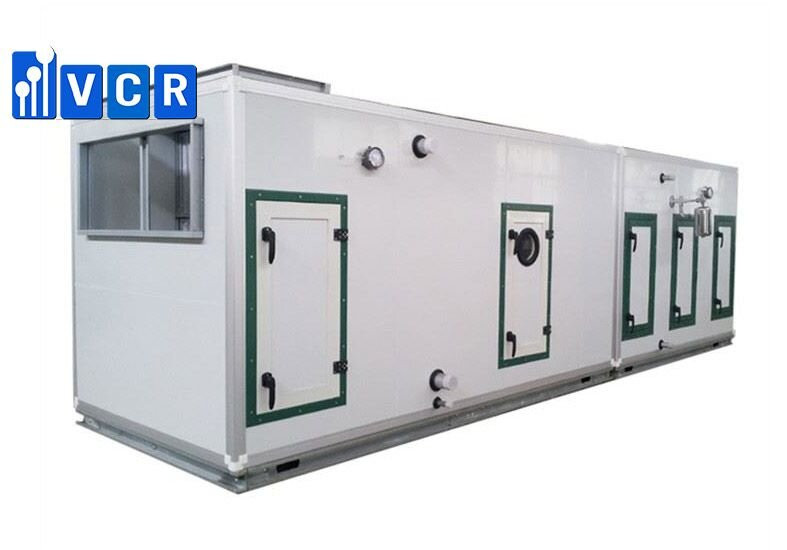

AHU water*AHU water*

Hệ thống điều khiển bao gồm các cảm biến nhiệt độ, độ ẩm, và van ba ngã actuator, giúp điều chỉnh lưu lượng nước lạnh đi qua dàn. Khi nhiệt độ trong phòng cao hơn nhiệt độ cài đặt, van 3 ngã sẽ mở để nước lạnh chảy qua dàn, làm mát không khí. Khi đạt đến nhiệt độ mong muốn, van sẽ đóng lại, và nước lạnh sẽ được chuyển qua đường bypass về chiller để tiếp tục chu trình làm lạnh.

AHU dùng gas lạnh trực tiếp (DX AHU)

DX AHU (Direct Expansion Air Handling Unit) là loại AHU sử dụng gas lạnh làm môi chất trực tiếp trong dàn trao đổi nhiệt. Gas lạnh (thường là R22, R410A, v.v.) sẽ bay hơi trong các ống đồng của dàn trao đổi nhiệt, hút nhiệt từ luồng không khí được quạt ly tâm thổi qua. Đây là một giải pháp hiệu quả cho những hệ thống không cần đến chiller trung tâm.

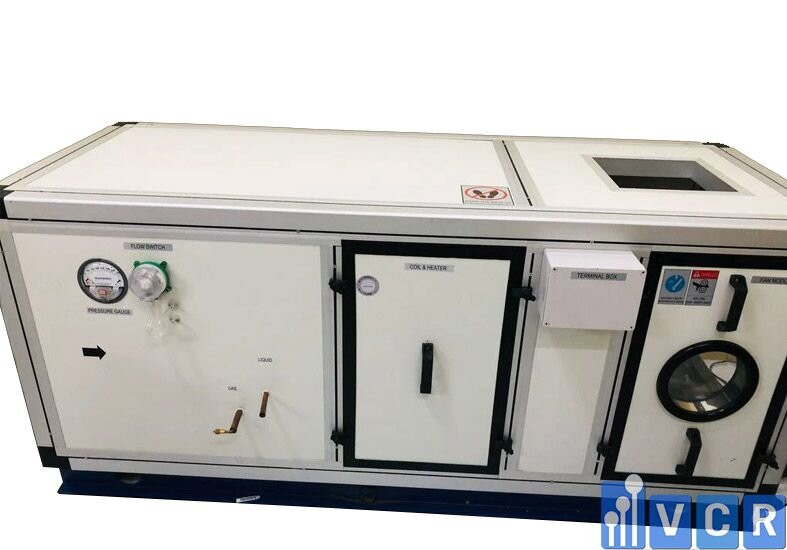

DX AHU*DX AHU*

Để đảm bảo chất lượng không khí, DX AHU cũng tích hợp các bộ lọc thô và bộ lọc túi để loại bỏ bụi bẩn trước khi cấp khí vào khu vực sử dụng. Đối với các môi trường yêu cầu độ sạch cao như phòng sạch, cần bổ sung thêm [hệ thống lọc HEPA](/vi/post/bo-loc-hepa-la-gi-ung dung-cua-bo-loc-hepa-trong-phong-sach-303.htm), có thể bao gồm cả bộ lọc G4 cho AHU. Quạt cấp thường là quạt ly tâm, đặc biệt với các ứng dụng phòng sạch, có thể có ngoại áp suất tĩnh lên đến 1000Pa. DX AHU thường sử dụng bộ biến tần (VSD – Variable Speed Drive) để điều chỉnh chính xác lưu lượng khí theo thiết kế, đặc biệt với các quạt công suất lớn. Nhiệt độ không khí đầu ra được điều khiển thông qua van nước lạnh (đối với AHU chạy nước) hoặc điều khiển tốc độ quạt và lượng gas (đối với DX AHU).

3. Cấu tạo chi tiết của hệ thống AHU

Hệ thống AHU là một tổ hợp các module được lắp ghép lại một cách khoa học để thực hiện chức năng xử lý không khí. Việc hiểu rõ cấu tạo của AHU giúp chúng ta vận hành và bảo trì hiệu quả hơn.

Các bộ phận chính trong AHU

Cấu tạo cơ bản của AHU bao gồm các module chính như:

Buồng hòa trộn: Nơi không khí tươi từ bên ngoài và không khí hồi từ không gian bên trong được trộn lẫn theo tỷ lệ nhất định. Buồng này thường có 2 cửa gắn van điều chỉnh cho gió tươi và gió hồi.
Bộ lọc khí: Hệ thống các cấp lọc khác nhau giúp loại bỏ bụi bẩn và các hạt ô nhiễm.
Dàn trao đổi nhiệt (Coil): Bao gồm dàn lạnh và dàn sưởi, chịu trách nhiệm điều chỉnh nhiệt độ của không khí.
Hộp quạt: Chứa quạt ly tâm, có nhiệm vụ hút và đẩy không khí qua các bộ phận xử lý.
Hệ thống điều khiển: Bao gồm biến nhiệt, van ba ngã actuator, cảm biến, v.v., điều khiển toàn bộ quá trình hoạt động.
Phòng ban giảm âm và giảm rung: Đảm bảo AHU hoạt động êm ái, giảm thiểu tiếng ồn.
Vỏ bảo vệ: Khung nhôm định hình với lớp cách nhiệt, bảo vệ các bộ phận bên trong.

Thông thường, việc lựa chọn và thiết kế AHU sẽ được tùy chỉnh để phù hợp với yêu cầu cụ thể của từng công trình.

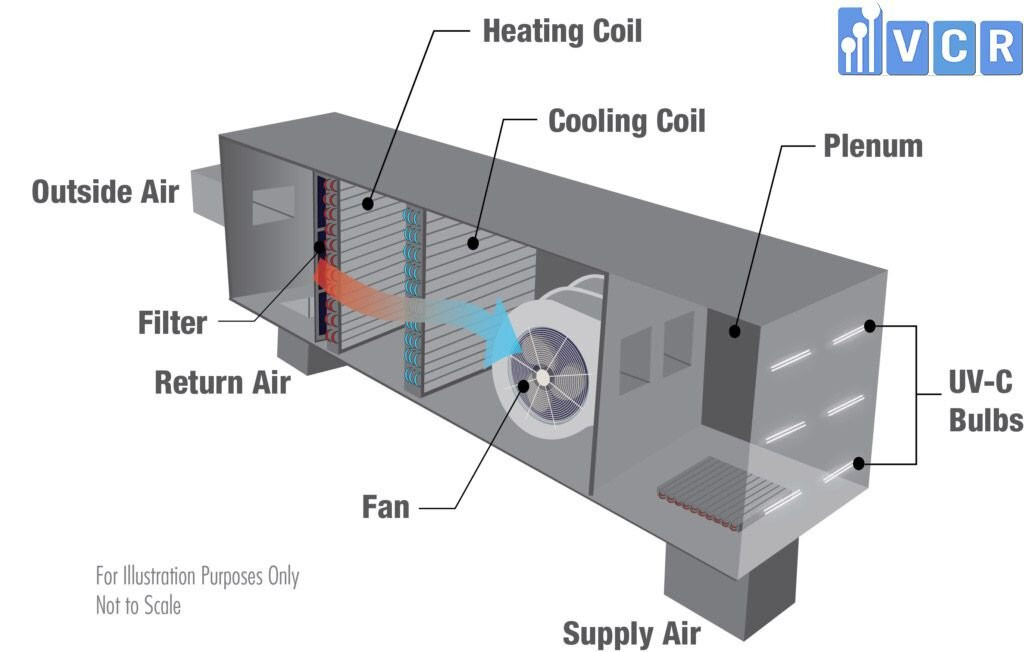

Cấu tạo của AHU*Cấu tạo sơ bộ của một AHU*

Chức năng từng bộ phận của AHU

Mỗi bộ phận trong AHU đều có vai trò riêng biệt, góp phần tạo nên một hệ thống xử lý không khí hoàn chỉnh:

Vỏ bảo vệ AHU: Được làm từ khung nhôm định hình, có lớp cách nhiệt dày dặn, thường được thiết kế bo tròn để chống bám bụi bẩn bên ngoài. Vỏ này không chỉ bảo vệ các thành phần bên trong mà còn duy trì hiệu suất cách nhiệt.
Quạt gió: Thường sử dụng quạt ly tâm với cấu tạo hai lớp cách nhiệt, đảm bảo hiệu suất và độ bền. Với AHU lắp đặt ngoài trời, quạt sẽ được trang bị thêm lớp bảo ôn và băng chống ăn mòn để chịu được điều kiện môi trường khắc nghiệt.
Bộ phận chống rung: Quạt công suất lớn có thể gây ra rung động và tiếng ồn. Các bộ phận chống rung giúp hệ thống hoạt động êm ái hơn, tránh ảnh hưởng đến môi trường xung quanh.
Dàn gia nhiệt (Heater): Bộ phận này (hoặc dàn lạnh) thực hiện nhiệm vụ trao đổi nhiệt giữa môi chất (nước lạnh/nóng hoặc gas lạnh) và không khí. Dàn coil thường được làm từ ống đồng (hoặc nhôm) có cánh tản nhiệt để tăng hiệu quả trao đổi. Hệ thống này liên quan đến nguồn cung cấp nhiệt/lạnh để điều khiển nhiệt độ không khí đầu ra.
Bộ lọc không khí: Đây là “hàng rào” bảo vệ chất lượng không khí. Hệ thống AHU sẽ có các cấp lọc khác nhau: lọc thô (loại bỏ hạt bụi lớn), lọc tinh (loại bỏ hạt bụi nhỏ hơn), và đối với môi trường yêu cầu độ sạch rất cao như phòng sạch, cần trang bị thêm hệ thống lọc HEPA. Các bộ lọc này đảm bảo loại bỏ hiệu quả bụi và các chất ô nhiễm.
Điện trở sưởi: Bộ phận này giúp xử lý độ ẩm trong AHU, đồng thời đảm nhận vai trò xử lý nhiệt khi cần làm nóng không khí.
Bộ tách ẩm cục bộ ngưng tụ: Giúp làm lạnh và tách ẩm sơ bộ cho không khí trước khi nó đi vào dàn lạnh chính, tăng hiệu quả xử lý ẩm.
Điều khiển trung tâm: Đóng vai trò “bộ não”, truyền phát tín hiệu điều khiển đến các thiết bị và thu nhận phản hồi từ các cảm biến, đảm bảo hệ thống hoạt động đúng theo các thông số cài đặt. Việc này thường được thực hiện bởi kỹ sư MEP hoặc mep là gì trong xây dựng để đảm bảo tích hợp tối ưu.

4. Nguyên lý hoạt động của hệ thống AHU

Để hiểu rõ hơn về AHU, chúng ta cần nắm được nguyên lý hoạt động cơ bản của nó. Quy trình làm việc của một hệ thống AHU diễn ra theo các bước sau:

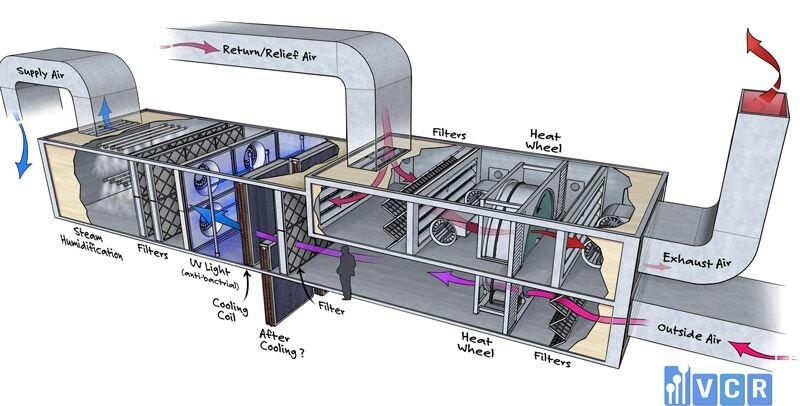

Nguyên lý hoạt động của AHU*Nguyên lý hoạt động của AHU*

Hòa trộn và lọc khí ban đầu: Không khí tươi từ bên ngoài môi trường được hút vào và trộn lẫn với một phần không khí hồi từ không gian điều hòa. Hỗn hợp khí này sau đó sẽ đi qua các bộ lọc thô và bộ lọc túi (tiền lọc) để loại bỏ các hạt bụi lớn và một phần bụi mịn. Đối với các môi trường yêu cầu độ sạch cao, không khí tiếp tục đi qua các cấp lọc cao hơn như hệ thống lọc HEPA hoặc bộ lọc G4.
Xử lý nhiệt độ và độ ẩm: Không khí đã được lọc sẽ đi qua dàn trao đổi nhiệt (dàn lạnh hoặc dàn sưởi).
- Làm lạnh: Nếu nhiệt độ trong khu vực cần làm lạnh cao hơn mức cài đặt, van 3 ngã (đối với AHU chạy nước) sẽ mở, cho phép nước lạnh từ chiller là gì chảy qua dàn, làm mát không khí. Khi nhiệt độ đạt mức cài đặt, van đóng lại, nước lạnh sẽ chảy qua đường bypass về chiller.
- Làm nóng/sưởi: Nếu cần làm nóng không khí, dàn sưởi sẽ hoạt động để tăng nhiệt độ.
- Xử lý ẩm: AHU cũng có thể tích hợp các bộ phận như điện trở sưởi hoặc bộ tách ẩm để điều chỉnh độ ẩm của không khí.
Cấp khí đã xử lý: Sau khi được điều chỉnh về nhiệt độ, độ ẩm và độ sạch mong muốn, không khí sẽ được quạt ly tâm thổi qua hệ thống ống gió của hệ thống HVAC và phân phối đến các khu vực cần xử lý không khí.
Hồi lưu không khí: Một phần không khí từ các khu vực điều hòa sẽ được hút hồi về AHU để tái xử lý và trộn lẫn với khí tươi, giúp tiết kiệm năng lượng và duy trì sự cân bằng áp suất trong tòa nhà.
Điều khiển: Mức nhiệt độ và lưu lượng không khí đầu ra được điều chỉnh bởi các van nước lạnh (hoặc điều khiển tốc độ quạt, biến tần) dựa trên tín hiệu từ các cảm biến nhiệt độ và độ ẩm trong khu vực.

Cần lưu ý rằng, AHU thường xử lý sơ bộ luồng không khí. Nếu yêu cầu kiểm soát độ ẩm một cách chính xác tuyệt đối ở từng khu vực cụ thể, người ta có thể sử dụng thêm các thiết bị như FCU (Fan Coil Unit) tại chỗ.

5. Thông số kỹ thuật cần lưu ý khi lựa chọn AHU cho hệ thống HVAC

Việc lựa chọn AHU phù hợp là vô cùng quan trọng để đảm bảo hiệu suất và hiệu quả của toàn bộ hệ thống HVAC. Các đơn vị cung cấp thường có bộ phận kỹ thuật hỗ trợ, nhưng vai trò của người thiết kế, đặc biệt là kỹ sư MEP, là then chốt trong việc xác định các thông số kỹ thuật. Nếu không nắm rõ, việc lựa chọn sản phẩm có sẵn có thể dẫn đến không phù hợp, làm giảm hiệu quả hoạt động.

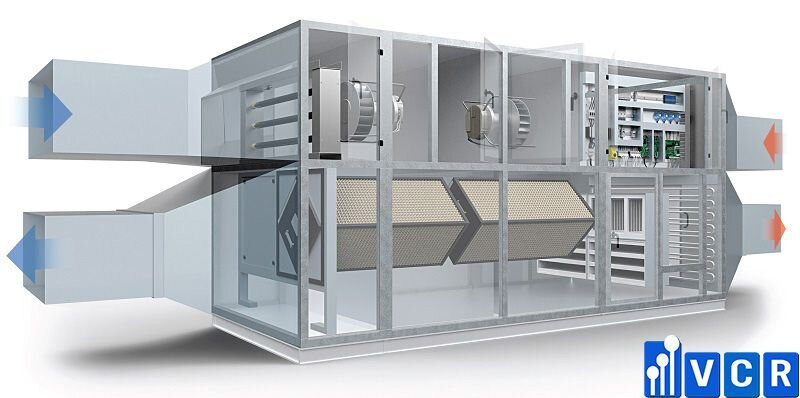

AHU

Dưới đây là một số thông số kỹ thuật cơ bản cần tham khảo khi lựa chọn AHU System:

Total Capacity (Công suất tổng): kW – Tổng lượng nhiệt mà AHU có thể loại bỏ hoặc cung cấp.
Sensible Capacity (Công suất cảm): kW – Lượng nhiệt thay đổi nhiệt độ khô mà không làm thay đổi độ ẩm.
Supply Air Volume (Lưu lượng khí cấp): l/s (lít/giây) – Lượng không khí được AHU cung cấp vào không gian.
Coil Entering Air Temperature (DB-WB): °C – Nhiệt độ không khí (khô và ướt) khi đi vào dàn trao đổi nhiệt.
Coil Leaving Air Temperature (DB-WB): °C – Nhiệt độ không khí (khô và ướt) khi ra khỏi dàn trao đổi nhiệt.
Fresh Air Volume (Lưu lượng khí tươi): l/s – Lượng không khí tươi từ bên ngoài được cấp vào hệ thống.
Fresh Air (DB-WB): °C – Nhiệt độ không khí tươi (khô và ướt).
External Static Pressure (Áp suất tĩnh bên ngoài): Pa – Áp suất mà quạt phải vượt qua để đưa không khí qua hệ thống ống gió.
Cooling/Heating Water Flow (Lưu lượng nước làm lạnh/sưởi): l/s – Lưu lượng nước lạnh hoặc nóng chảy qua dàn trao đổi nhiệt.
On-Off Coil Water Temp (Nhiệt độ nước vào/ra dàn): °C – Nhiệt độ nước lạnh/nóng khi vào và ra khỏi dàn coil.
Main Filter Type (Loại lọc chính): Panel/Bag/HEPA Filter – Loại bộ lọc được sử dụng trong AHU (ví dụ: lọc Panel, lọc Túi, hệ thống lọc HEPA).
Supply Fan Power (Công suất quạt cấp): kW – Công suất điện năng tiêu thụ của quạt cấp.

6. Vị trí lắp đặt và ứng dụng thực tiễn của AHU

AHU là một thành phần linh hoạt, có thể được tìm thấy trong nhiều loại hình công trình khác nhau, từ tòa nhà văn phòng đến các nhà máy sản xuất phức tạp.

Vị trí lắp đặt hệ thống Air Handling Unit

AHU thường được lắp đặt trong các tòa nhà thương mại và công nghiệp có quy mô từ trung bình đến lớn. Các vị trí phổ biến bao gồm:

Tầng hầm: Nơi có không gian đủ rộng và dễ dàng kết nối với hệ thống ống gió.
Trên mái nhà: Thường là nơi lắp đặt các thiết bị trên mái nhà (RTU), đặc biệt phù hợp cho các tòa nhà có diện tích mái rộng và cần tiết kiệm không gian bên trong.
Trên các tầng kỹ thuật của tòa nhà: Đối với các tòa nhà cao tầng, AHU có thể được phân bổ ở các tầng riêng biệt để phục vụ từng khu vực hoặc nhóm tầng cụ thể (ví dụ: AHU cho các tầng 1-10, hoặc AHU cho khu vực phía đông). Rất phổ biến khi có nhiều AHU xung quanh một tòa nhà.
Trần kỹ thuật: Trong các nhà máy công nghiệp, AHU hay hệ thống HVAC thường được đặt gọn gàng trên trần kỹ thuật, không chiếm dụng không gian sản xuất.

Air Handling Unit*AHU thường được lắp trên trần kỹ thuật của tòa nhà*

Trong quá khứ, một số tòa nhà cao tầng cũ có thể chỉ có một AHU lớn trên mái nhà, phục vụ toàn bộ công trình. Tuy nhiên, thiết kế này kém hiệu quả về năng lượng và kiểm soát không khí. Hiện nay, các tòa nhà mới thường có nhiều AHU nhỏ hơn, phân vùng khí hiệu quả hơn và sử dụng hệ thống ống dẫn khí hồi để điều chỉnh áp suất bên trong, mang lại hiệu quả vượt trội.

Ứng dụng của AHU

Chức năng chính của Air Handling Unit

Chức năng cốt lõi của AHU là điều hòa và phân phối không khí sạch trong tòa nhà. Cụ thể, nó thực hiện các nhiệm vụ sau:

Lấy khí tươi: Hút không khí trong lành từ môi trường bên ngoài.
Làm sạch: Loại bỏ bụi bẩn, vi khuẩn, và các hạt ô nhiễm thông qua hệ thống lọc.
Điều chỉnh nhiệt độ: Làm nóng hoặc làm mát không khí đến nhiệt độ mong muốn.
Điều chỉnh độ ẩm: Làm ẩm hoặc tách ẩm không khí để duy trì mức độ ẩm lý tưởng.
Phân phối: Đẩy không khí đã xử lý qua hệ thống ống thông gió để cấp vào các khu vực sử dụng.

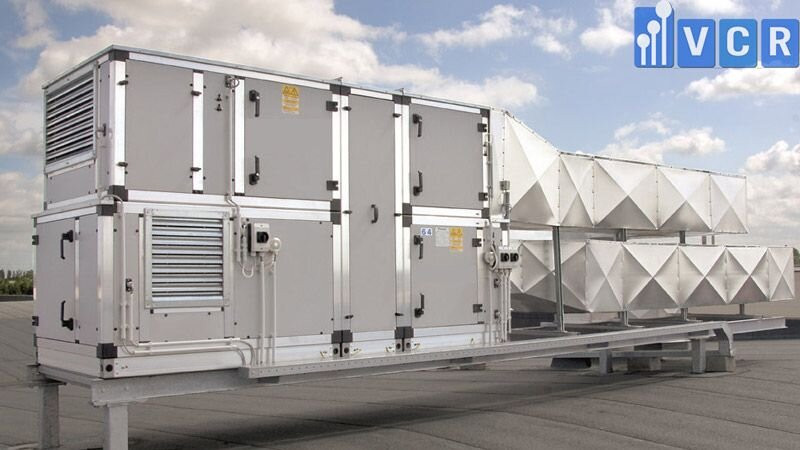

AHU System

Hầu hết các AHU đều có ống dẫn khí hồi để đưa không khí đã sử dụng trở lại AHU. Một phần khí hồi này có thể được tái tuần hoàn vào luồng khí tươi để tiết kiệm năng lượng. Ngoài ra, nhiệt lượng từ khí thải cũng có thể được thu hồi và sử dụng để làm nóng khí tươi, tối ưu hóa hiệu quả năng lượng của hệ thống.

AHU được sử dụng ở đâu?

Air Handling Unit được sử dụng rộng rãi trong rất nhiều môi trường khác nhau, bao gồm:

Tòa nhà cao tầng, trung tâm thương mại
Nhà xưởng công nghiệp, nhà máy sản xuất (đặc biệt là các ngành yêu cầu môi trường sạch)
Phòng sạch (y tế, dược phẩm, điện tử, vi sinh)
Khách sạn, các cơ sở sinh hoạt cao cấp
Văn phòng, trường học, bệnh viện, phòng Lab
Và bất kỳ môi trường nào có yêu cầu cao về kiểm soát chất lượng không khí, nhiệt độ và độ ẩm.

AHU thực sự là một thiết bị xử lý không khí không thể thiếu trong bối cảnh hiện nay. Hy vọng qua bài viết này, bạn đã có cái nhìn rõ ràng hơn về AHU là gì, nguyên lý hoạt động, cấu tạo và các ứng dụng của nó, giúp bạn tự tin hơn trong việc lựa chọn và áp dụng thiết bị này cho cơ sở của mình.
